Válvulas para incendio

Válvula Esclusa

Características

Modelo: Vástago ascendente UL/FM S150
Cuerpo y bonete: Fundición ASTM A563
Cuña: Fundición ASTM A563, revestida en EPDM
Vástago: Ascendente, acero inoxidable SS304
Conexión: Brida según ASME B16.1; ANSI Clase 125 / Clase 150
Norma de trabajo: ASME B16.34
Fluidos: Agua, aceite y aire
Presión máxima de trabajo: 20,68 bar
Temperatura de trabajo: -1 °C a 200 °C

Dimensiones (mm)

Dimensiones en milímetros por diámetro nominal (DN)
Dimensión	DN 50	DN 65	DN 80	DN 100	DN 125	DN 150	DN 200	DN 250	DN 300
L	178	191	203	229	254	267	292	330	356
D₀	160	160	220	220	280	306	370	420	445
H cerrada	341	341	379	420	562	562	708,5	861	1000
H abierta	409	409	463	522	715	715	913	1118	1300
d₁	121	140	152	191	216	241	299	362	432
D	152	178	191	229	254	279	343	406	483

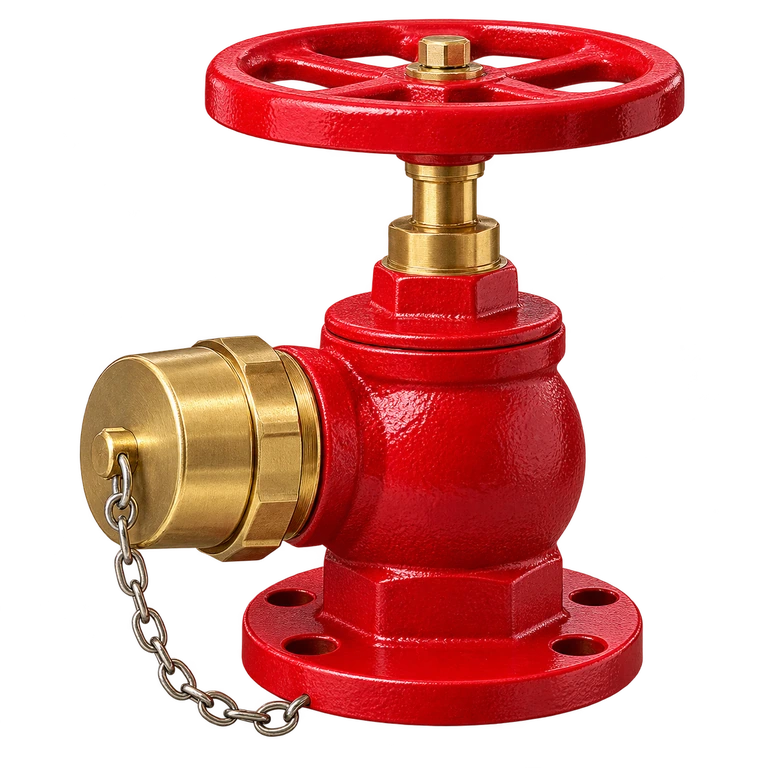

Válvula tipo teatro

Características

Válvulas para la salida de hidrantes, disponibles con conexiones para mangueras de 38,1, 44,5, 50,8 y 63,5 mm. La versión de 63,5 mm con salida BSP permite conectar cañería o accesorios roscados.

Material: Latón y aluminio. La variante con tapa plástica incorpora una cubierta de plástico.
Entrada: BSP 2″ × 11 para las salidas de 38,1, 44,5 y 50,8 mm; BSP 2 1/2″ × 11 para las versiones de 63,5 mm.
Con tapa de aluminio: Incluye una tapa metálica sujeta por cadena para cubrir la rosca cuando la conexión no está en uso.
Sin tapa: Se entrega sin cubierta, para instalaciones con una tapa existente o con la conexión protegida dentro de un gabinete.
Con tapa plástica: Disponible para la salida de 44,5 mm. Mantiene las mismas roscas y reemplaza la tapa de aluminio por una de plástico con cadena.
Salida BSP: Variante de 63,5 mm sin tapa, con salida BSP 2 1/2″ × 11 para accesorios roscados.

Modelos y medidas

Conexiones y características por variante
Medida / variante	Rosca de entrada	Rosca de salida	Tapa	Descripción y diferencias
2″ × 38,1 mm	50,8 F × 11 DI / BSP 2″ × 11	38,1 × 11 DI	Aluminio con cadena	Salida para manguera de 38,1 mm; la tapa protege la rosca cuando no se utiliza.
2″ × 38,1 mm	50,8 F × 11 DI / BSP 2″ × 11	38,1 × 11 DI	Sin tapa	Misma conexión de 38,1 mm, entregada sin cubierta para instalaciones con protección o tapa existente.
2″ × 44,5 mm	50,8 F × 11 DI / BSP 2″ × 11	44,5 × 11 DI	Aluminio con cadena	Salida para manguera de 44,5 mm con protección de la rosca mediante tapa metálica.
2″ × 44,5 mm	50,8 F × 11 DI / BSP 2″ × 11	44,5 × 11 DI	Sin tapa	Conexión de 44,5 mm sin cubierta; conserva las roscas de la versión con tapa.
2″ × 44,5 mm	50,8 F × 11 DI / BSP 2″ × 11	44,5 × 11 DI	Plástica con cadena	Conexiones iguales a las otras versiones de 44,5 mm; se diferencia por el material de la tapa.
2″ × 50,8 mm	50,8 F × 11 DI / BSP 2″ × 11	50,8 × 5,5 DI	Aluminio con cadena	Salida para manguera de 50,8 mm con rosca × 5,5 DI y tapa de protección.
2″ × 50,8 mm	50,8 F × 11 DI / BSP 2″ × 11	50,8 × 5,5 DI	Sin tapa	Versión de 50,8 mm sin cubierta; mantiene la salida × 5,5 DI.
2 1/2″ × 63,5 mm	63,5 F × 11 DI / BSP 2 1/2″ × 11	63,5 × 5 DI	Aluminio con cadena	Entrada de 2 1/2″ y salida para manguera de 63,5 mm, protegida por tapa metálica.
2 1/2″ × 63,5 mm	63,5 F × 11 DI / BSP 2 1/2″ × 11	63,5 × 5 DI	Sin tapa	Mismas conexiones de 63,5 mm, entregada sin tapa.
2 1/2″ × 63,5 mm — salida BSP	63,5 F × 11 DI / BSP 2 1/2″ × 11	BSP 2 1/2″ × 11	Sin tapa	Salida BSP para conectar cañería o accesorios roscados; se diferencia de la salida 63,5 × 5 DI para manguera.

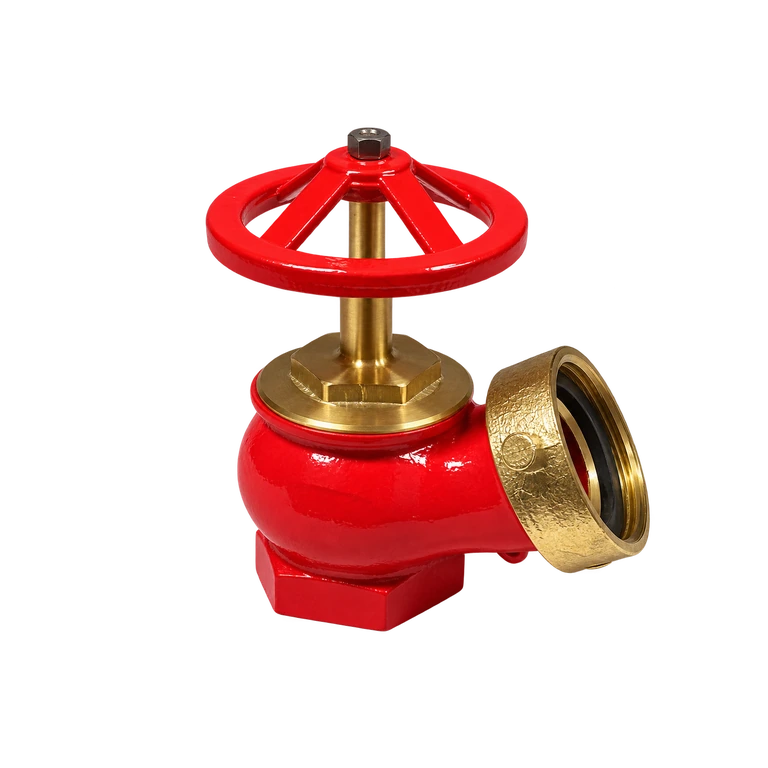

Boca de impulsión

Permite abastecer la red fija de protección contra incendios con agua presurizada desde una autobomba. Se instala en un gabinete accesible desde la calle y dispone de una conexión hembra de 63,5 mm.

Material: Latón y aluminio
Medida: 2 1/2″ × 63,5 mm
Rosca de entrada: 63,5 F × 11 DI / BSP 2 1/2″ × 11
Rosca de salida: 63,5 × 5 DI (hembra)
Conexiones de salida: Una
Instalación: En gabinete de pared con acceso desde la calle

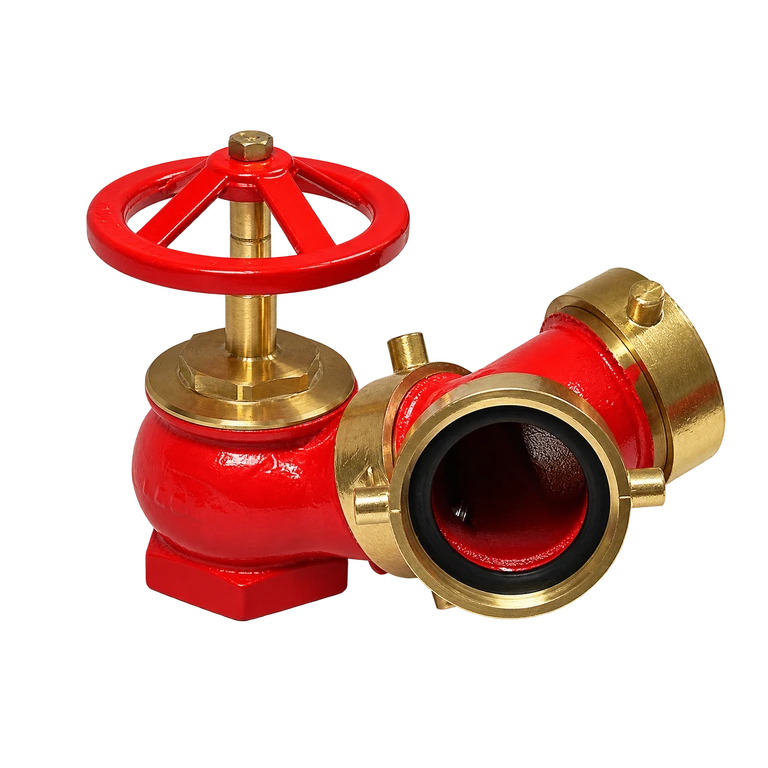

Boca de impulsión con doble salida

La configuración doble permite conectar dos mangas para alimentar la red fija contra incendios desde una autobomba. Se ubica en un gabinete con acceso desde la calle y cuenta con dos conexiones hembra de 63,5 mm.

Material: Latón y aluminio
Medida: 2 1/2″ × 63,5 mm
Rosca de entrada: 63,5 F × 11 DI / BSP 2 1/2″ × 11
Rosca de salida: 63,5 × 5 DI (doble hembra)
Conexiones de salida: Dos
Instalación: En gabinete de pared con acceso desde la calle
