Soportes y grampas

Consultá los productos, características y medidas de esta familia.

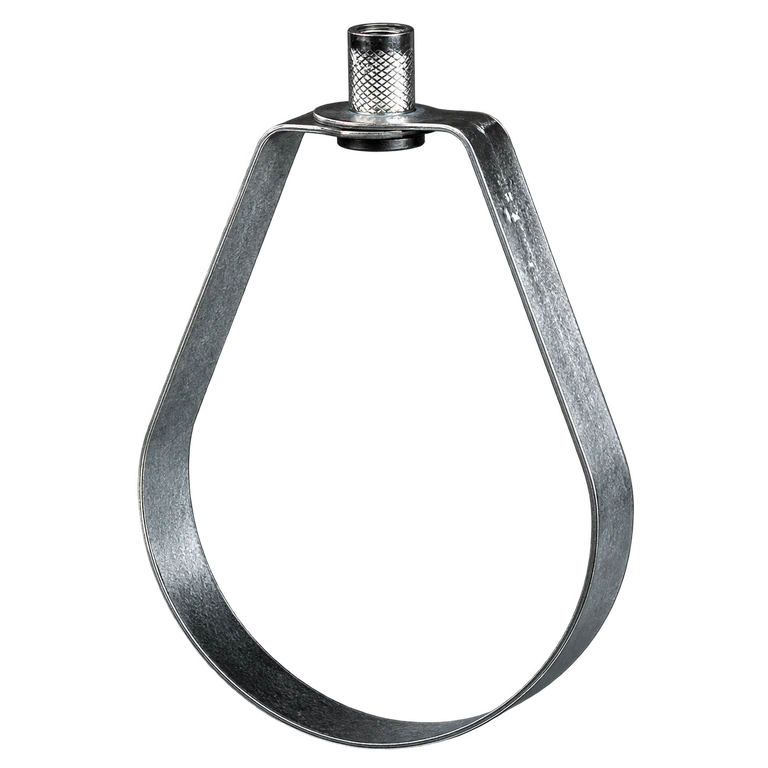

Soporte perita

Soporte perita

Medidas y características de Soporte perita
DIAMETRO PESO ROSCA A B C F ESPESOR
1/2 0.100 3/8 2 7/8 2 1 9/16 5/8
3/4 0.100 3/8 2 3/4 1 7/8 1 5/16 5/8
1 0.100 3/8 2 9/16 1 11/16 1 5/8
1 1/4 0.100 3/8 2 5/8 1 3/4 7/8 5/8
1 1/2 0.100 3/8 2 3/4 1 7/8 7/8 5/8
2 0.110 3/8 3 1/4 2 3/8 1 1/8 5/8
2 1/2 0.200 3/8 4 2 3/4 1 5/16 3/4
3 0.200 3/8 3 13/16 2 15/16 1 3/16 3/4
4 0.300 3/8 4 11/16 3 13/16 1 9/14 3/4
5 0.540 1/2 5 5/16 4 3/8 1 9/14 3/4
6 0.650 1/2 6 11/16 5 9/16 2 1/4 3/4
8 1.000 1/2 8 7 2 11/16 1

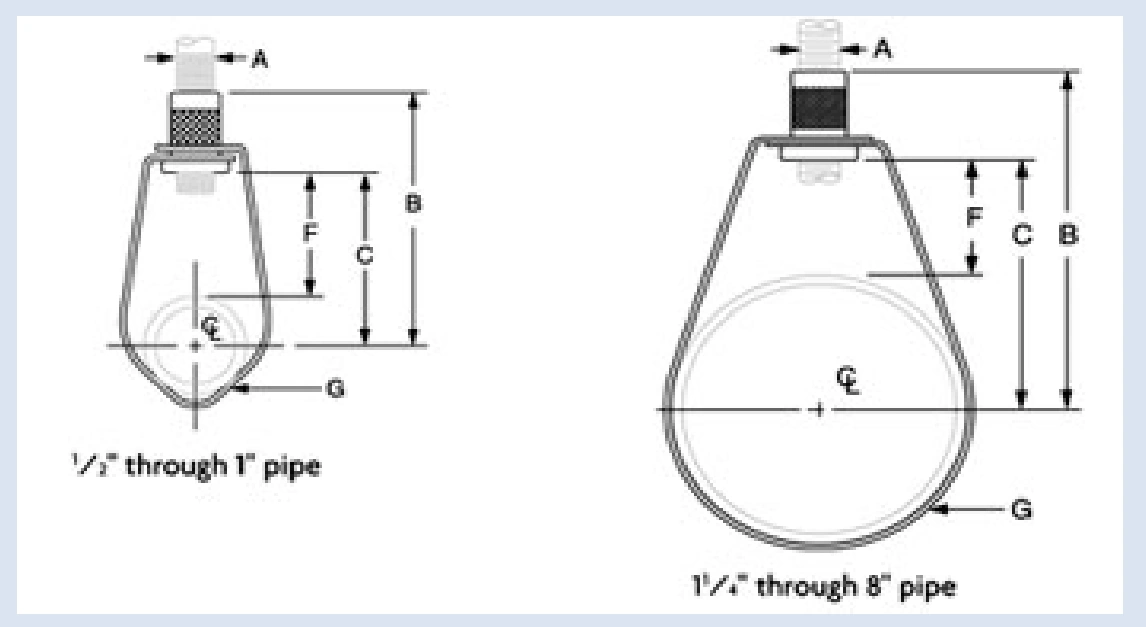

Dimensiones del soporte perita
Dimensiones del soporte perita
Soporte U-Bolt con dos tuercas y arandelas

Soporte U-Bolt

Soporte de varilla curvada en U para sujetar cañerías a una estructura o superficie de apoyo. Sus dos extremos roscados permiten ajustar la fijación mediante tuercas y arandelas.

Material
Acero al carbono. Variantes en acero inoxidable AISI 304 y 316.
Terminaciones
Zincado azul o dorado; galvanizado en caliente para aplicaciones que requieren mayor protección contra la corrosión.
Configuración
Curvatura redonda para caños; dos tuercas y dos arandelas planas. El montaje se realiza sobre un apoyo o puente compatible.
Rosca
Whitworth, con diámetro de varilla según la medida y la serie elegida.

Variantes

Series para cañería redonda
SerieDiámetro nominal de cañoDiferencia
Liviana⅜″ a 16″Varilla de menor sección, para cañerías livianas.
Estándar¼″ a 36″Fijación de cañerías industriales de uso general.
Pesada½″ a 10″Varilla de mayor sección para mayores exigencias mecánicas.

Medidas

Serie estándar: medidas de referencia para caños de ½″ a 6″
Caño nominalØ exterior del caño (mm)Rosca de varillaLuz interior (mm)Altura total (mm)Largo roscado (mm)
½″21,3¼″246756
¾″26,7¼″296855
1″33,4¼″366853
1¼″42,2⅜″456847
1½″48,3⅜″517349
2″60,3⅜″648656
2½″76,1½″799456
3″88,9½″9210157
3½″102½″10610756
4″114½″11811457
5″141½″14412554
6″168⅝″17315571

El diámetro nominal en pulgadas no equivale al diámetro exterior del caño. Las dimensiones indicadas corresponden a una serie estándar de referencia y pueden variar entre fabricantes. Para definir el soporte, confirmar diámetro exterior del caño, serie, luz interior, altura, largo roscado y material.

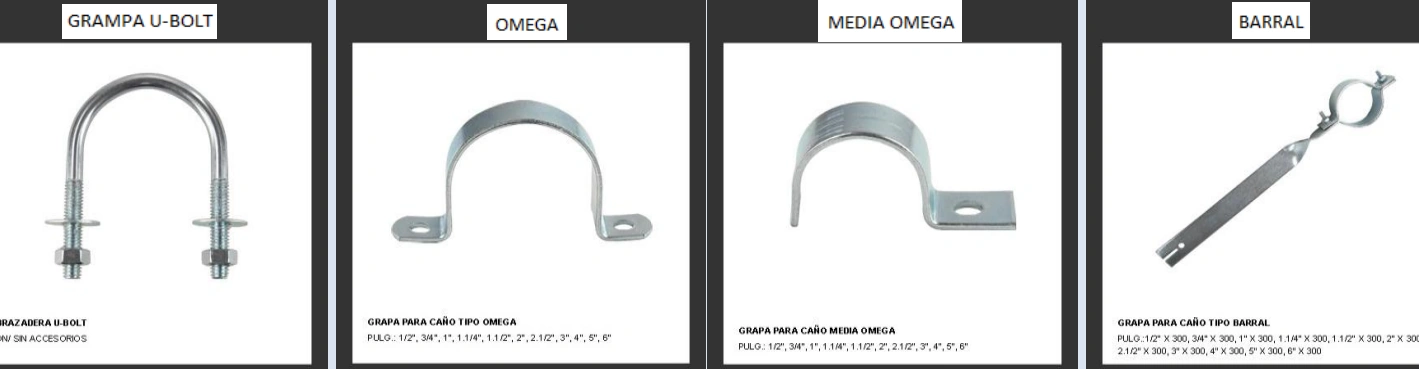

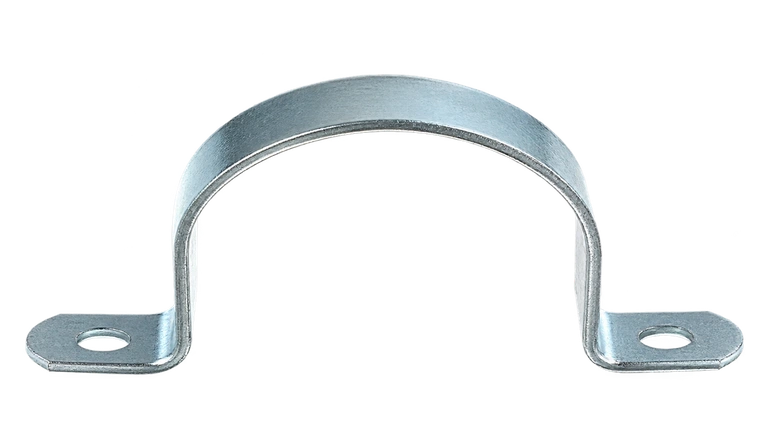

Grampa Omega

Grampa Omega

Grampa de chapa curvada para fijar un caño directamente a una pared, losa o estructura. Cuenta con dos orejas perforadas para distribuir la sujeción a ambos lados del caño.

Material
Chapa de acero al carbono; versiones en SAE 1010.
Terminación
Zincado o chapa galvanizada, según la variante.
Fijación
Dos orejas perforadas para tornillos o bulones.
Variantes
Para cañería metálica en pulgadas y para PVC por diámetro exterior en milímetros. El espesor de chapa cambia según medida y fabricante.

Medidas y variantes

Grampa Omega para cañería metálica
Diámetro nominal del cañoConfiguración
½″Dos orejas de fijación
¾″Dos orejas de fijación
1″Dos orejas de fijación
1¼″Dos orejas de fijación
1½″Dos orejas de fijación
2″Dos orejas de fijación
2½″Dos orejas de fijación
3″Dos orejas de fijación
4″Dos orejas de fijación
5″Dos orejas de fijación
6″Dos orejas de fijación
Variantes Omega para PVC
Diámetro exterior del caño
40 mm
50 mm
63 mm
75 mm
90 mm
110 mm
125 mm
160 mm

Las medidas en pulgadas son nominales. Seleccionar la grampa por el diámetro exterior real del caño; confirmar espesor, abertura y perforaciones de la variante elegida.

Grampa Media Omega

Grampa Media Omega

Grampa curva con una sola oreja perforada y un extremo libre. Permite fijar una cañería a una superficie con un punto de atornillado; su forma abierta facilita la colocación del caño.

Material
Chapa de acero al carbono; versiones en SAE 1010.
Terminación
Zincado o chapa galvanizada, según la variante.
Fijación
Una oreja perforada. La elección depende del apoyo y las exigencias de la instalación.
Variantes
Para cañería metálica nominal y versiones específicas para caños de cobre o aluminio por su diámetro exterior.

Medidas y variantes

Grampa Media Omega para cañería metálica
Diámetro nominal del cañoConfiguración
½″Una oreja de fijación
¾″Una oreja de fijación
1″Una oreja de fijación
1¼″Una oreja de fijación
1½″Una oreja de fijación
2″Una oreja de fijación
2½″Una oreja de fijación
3″Una oreja de fijación
4″Una oreja de fijación
5″Una oreja de fijación
6″Una oreja de fijación
Variantes para cobre y aluminio
Diámetro exterior del caño
5/16″
⅜″
½″

El espesor, la abertura y el tamaño de la perforación varían según fabricante. Las medidas para cobre y aluminio indican diámetro exterior y no deben confundirse con las pulgadas nominales de cañería metálica.

Grampa Barral

Grampa Barral

Soporte con abrazadera circular y una pata o barral plano para fijar cañerías con separación respecto del apoyo. La abrazadera se abre mediante bulonería para colocar y ajustar el caño.

Material
Acero al carbono zincado.
Construcción
Abrazadera circular con cierre por tornillos y pata plana de fijación.
Pata de referencia
300 mm en la variante representada.
Variantes
Otros largos y secciones de pata dependen del fabricante; se comercializan también versiones con cola de 265 mm.

Medidas y variantes

Grampa Barral: variante con pata de 300 mm
Diámetro nominal del cañoLargo de pata
½″300 mm
¾″300 mm
1″300 mm
1¼″300 mm
1½″300 mm
2″300 mm
2½″300 mm
3″300 mm
4″300 mm
5″300 mm
6″300 mm

El largo de pata es independiente del diámetro del caño. Confirmar abertura de la abrazadera, sección de chapa, bulonería y longitud requerida al seleccionar la variante.
